O desenho das válvulas Globo Tipo Agulha é praticamente idêntico às Válvulas Globo, sua diferença principal está no obturador, que ao invés de ser do tipo disco é em forma de um plug ou de uma agulha, onde seu comprimento é sempre maior que seu diâmetro. Este tipo de mecanismo proporciona um maior grau de regulagem, pois, ao acionar a válvula o obturador se desacopla da sede abrindo uma passagem anular em volta dela, ocasionando em alta perda de carga. Quanto maior o comprimento da agulha ou do plug, maior a capacidade de regulagem de fluxo da válvula. É preciso lembrar que para ocorra perda de carga deverá haver pressão na linha, caso contrário, sua principal utilidade de regular fluxo não será eficaz. Sua fabricação é restrita a bitolas pequenas de até 2″. Também pode ser fabricada com passagem angular 90°.

Vantagens:
• Permite regulagem precisa do fluxo;
• Abre e fecha mais rapidamente que as válvulas gavetas;
• Não necessita ser desconectada da linha para manutenção, pois sua construção permite acesso fácil aos componentes internos da válvula.

Desvantagens:
• Perda de carga alta;
• Só permite fluxo em uma direção;
• Contra indicada para diâmetros grandes.

.

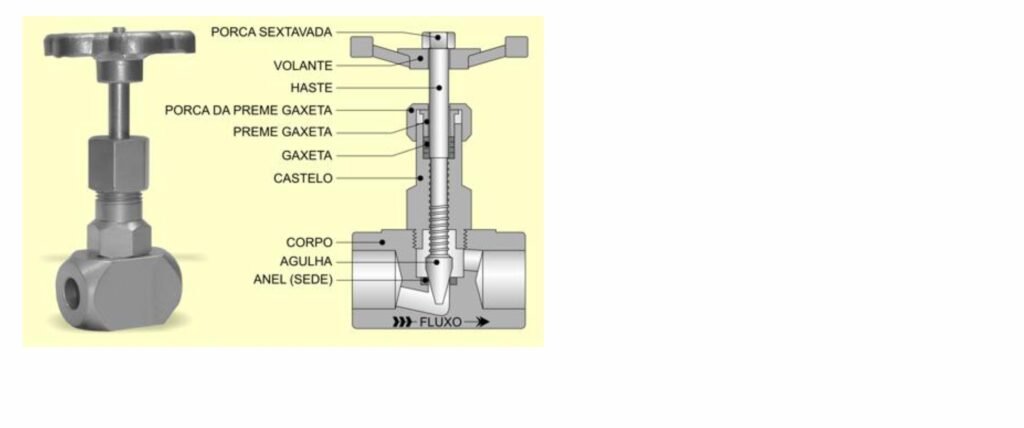

COMPONENTES BÁSICOS DE UMA VÁLVULA GLOBO TIPO AGULHA

Extremidades
• Roscada internamente (BSP ou NPT);
• Encaixe para solda (SW – Socket Welding).
