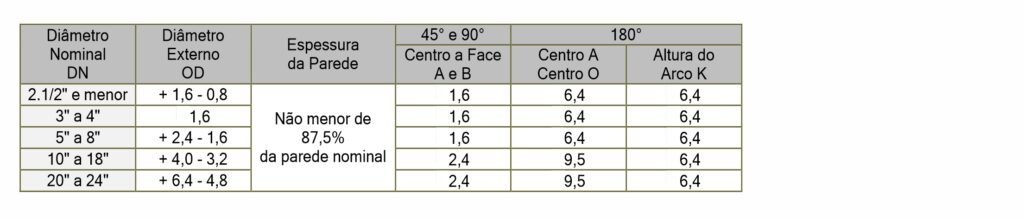

TOLERÂNCIAS PARA CURVAS DE AÇO PARA SOLDA DE TOPO

ANSI B 16.9
Diâmetro
Nominal
DN
Diâmetro
Externo
OD
Espessura
da Parede
45° e 90°
180°
Centro a Face
A e B
Centro A
Centro O
Altura do
Arco K
2.1/2″ e menor
+ 1,6 – 0,8
Não menor de 87,5%
da parede nominal
1,6
6,4
6,4
3″ a 4″
1,6
1,6
6,4
6,4
5″ a 8″
+ 2,4 – 1,6
1,6
6,4
6,4
10″ a 18″
+ 4,0 – 3,2
2,4
9,5
6,4
20″ a 24″
+ 6,4 – 4,8
2,4
9,5
6,4
Notas:
1. Medidas expressas em milímetros;
2. Para converter em outras unidades acesse a Tabela de Unidades de Comprimento.

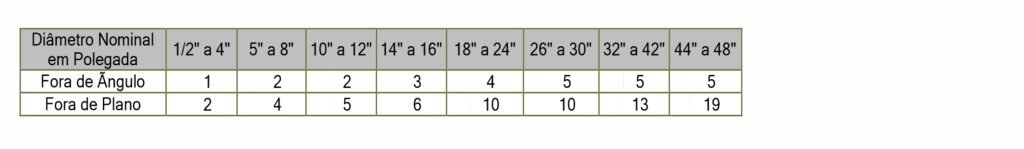

TOLERÂNCIA DE ANGULARIDADE DE CURVAS PARA SOLDA DE TOPO

Diâmetro Nominal
em Polegada
1/2″ a 4″ 5″ a 8″ 10″ a 12″ 14″ a 16″ 18″ a 24″ 26″ a 30″ 32″ a 42″ 44″ a 48″

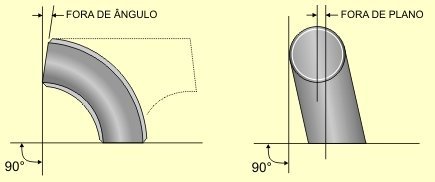

Fora de Ângulo 1 2 2 3 4 5 5 5
Fora de Plano 2 4 5 6 10 10 13 19
Notas:
1. Medidas expressas em milímetros;
2. Para converter em outras unidades acesse a tabela de Unidades de Comprimento.
